Mando de un motor trifásico

Material:

            -2 Regletas

            -3 Portafusibles y fusibles

            -1 Llave de arranque

            -1 Inversor de giro

            -1 motor trifásico

            -Conexión a 380 V.

            -Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

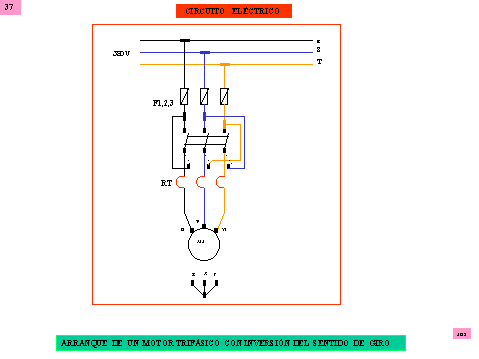

ESQUEMA:







DESARROLLO:

                           El circuito nos representa el funcionamiento de un motor en dos sentidos de giro. Todo el circuito va protegido por tres fusibles. Al arrancar el motor en un sentido (derecha o izquierda D-I) podemos, mediante la palanca , cambiar de posición y hacer que el motor nos gire en el otro sentido. La tensión aplicada es la total de 380V.
