MATERIAL:

  -1 Regleta

            -1 Portafusible y fusible

            -1 Pulsador

            -2 Timbre-zumbador

            - Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor.





ESQUEMA:







DESARROLLO:

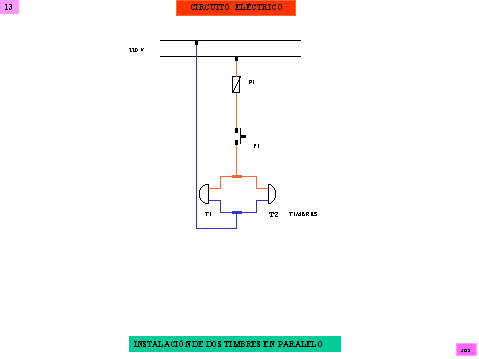

El esquema nos representa el funcionamiento de dos timbres o zumbadores en paralelo con un pulsador.

El  fusible nos protege el circuito de cualquier posible cortocircuito.

Al  apretar el pulsador  cierra el  circuito a través de los zumbadores, haciendo que funcionen los dos. Al estar en paralelo aunque desconectemos uno, o se estropee, el otro seguirá funcionando.  La tensión  aplicada es la total  220V. y la intensidad del circuito se divide para los dos zumbadores.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
