Conexión de dos lámparas en paralelo



MATERIAL:

            -1 Regleta

            -1 Portafusible y fusible

            -1 Interruptor

            -2 Portalámparas

            -2 Bombillas

            -Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

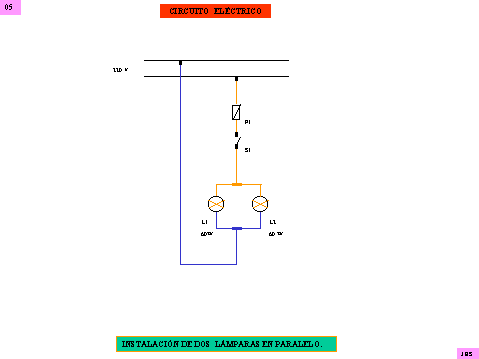

ESQUEMA:





DESARROLLO:

    El esquema del circuito nos representa el encendido o apagado de dos lámparas en paralelo. El fusible protege de cualquier posible cortocircuito y el interruptor para encender o apagar las lámparas. Al estar las lámparas en paralelo lucirán al completo,  según su potencia, porque la tensión aplicada a cada una de ellas es la total (220V), mientras que la intensidad se divide para las dos. Si se funde una, o desconectamos, la otra lucirá según su potencia.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
